건설안전기사 정보공유를 하지만, 해당 내용은 제 기준에 있어서 기사준비와 실제 현장에 종사하였을 때 중요하다고 생각된 부분만 작성하였습니다. 추가적으로 필요하신 내용은 직접 교재를 구매하시거나 찾아보시기 바랍니다.
1. F.T.A( 결함수 분석법 )
1) FTA의 특징: 연역적 / 정량적 해석이 가능한 기법

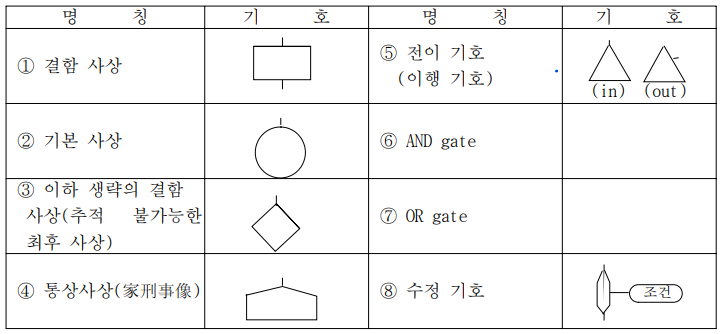

2) FTA 도표에 사용하는 논리기호(*기사시험에기호 관련 한 문제이상 출제)
3) 수정기호
1> 우선적 AND GATE: 입력사상 가운데 어느 사상이 다른 사상보다 먼저 일어났을 때에 출력사상이 생긴다.
ex) 'A는 B보다 먼저' 와 같이 기입
2> 짜맞춤 AND GATE: 3개 이상의 입력사상 가운데 어느 것이던 2개가 일어나면 출력사상이 생긴다.
ex) '어느 것이던 2개' 라고 기입
3> 위험지속기호: 입력사상이 생겨 어느 일정시간 지속했을 시 출력사상이 생긴다.
ex) '위험지속시간' 과 같이 기입
4> 배타적 OR GATE: OR GATE로 2개 이상의 입력이 동시에 존재할 때 출력사상이 생기지 않는다.
ex) '동시에 바발생하지 않는다' 라고 기입
4) FTA의 사용기호
1> 기본사상 및 생략사상

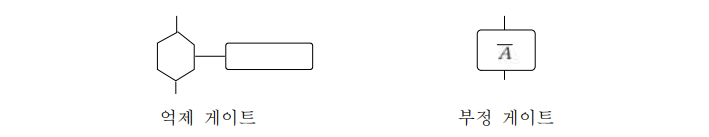

2> 억제게이트와 부정게이트
- 억제게이트(inhibit gate): 수정기호의 일종으로 억제 모디파이어(inhibit modifier)라고 하며, 실질적으로 수정기호를 병용해서 게이트의 역할을 한다.
> 입력사상이 일어난 조건이 만족되어야 출력사상이 생긴다.(조건이 만족되지 않으면 출력은 생기지 않는다.)
> 조건은 수정기호 안에 쓴다.
- 정게이트(not gate): 부정 모디파이어(not modifier)라고 하며, 입력사상의 반대 사상이 출력된다.
